最新资讯

联系我们

地址:

邮箱:ntckzj@163.com

电话:13773833260

传真:0513-87500651

公司新闻

当前位置:主页 > 最新资讯 > 公司新闻 >

合金钢锤牙的原材料

发布时间:2020-09-14  作者:lyckzj

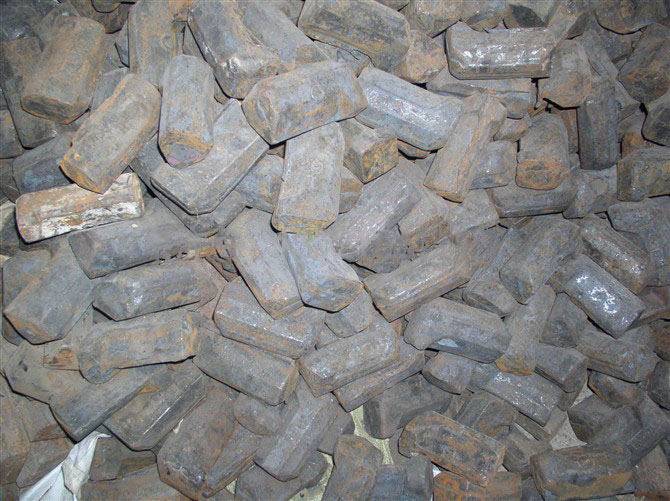

合金钢锤牙原材料的良好质量是保证锤牙质量的先决条件,如原材料存在缺陷,将影响合金钢锤牙的成形过程及锻件的最终质量。
    如原材料的化学元素超出规定的范围或杂质元素含量过高,对锻件的成形和质量都会带来较大的影响,例如:S、B、Cu、Sn等元素易形成低熔点相,使锻件易出现热脆。
    为了获得本质细晶粒钢,钢中残余铝含量需控制在一定范围内。
    例如Al酸0.02%~0.04%(质量分数)。含量过少,起不到控制晶粒长大的作用,常易使锻件的本质晶粒度不合格;含铝量过多,压力加工时在形成纤维组织的条件下易形成木纹状断口、撕痕状断口等。
    又如,在1Cr18Ni9Ti奥氏体不锈钢中,Ti、Si、Al、Mo的含量越多,则铁素体相越多,锻造时愈易形成带状裂纹,并使零件带有磁性。
    如原材料内存在缩管残余、皮下起泡、严重碳化物偏析、粗大的非金属夹杂物(夹渣)等缺陷,锻造时易使锤牙产生裂纹。原材料内的树枝状晶、严重疏松、非金属夹杂物、白点、氧化膜、偏析带及异金属混人等缺陷,易引起锻件性能下降。原材料的表面裂纹、折叠、结疤、粗晶环等易造成锤牙的表面裂纹。

电话:13773833260 传真:0513-87500651

版权所有:Copyright © 2016-2023洛阳锤头 版权所有洛阳锤头_打桩机锤头_冲击钻锤头_冲锤_实心锤头_洛阳锤头厂家_洛阳锤头铸造厂

友情链接: 织梦模板 织梦源码 压铸网
